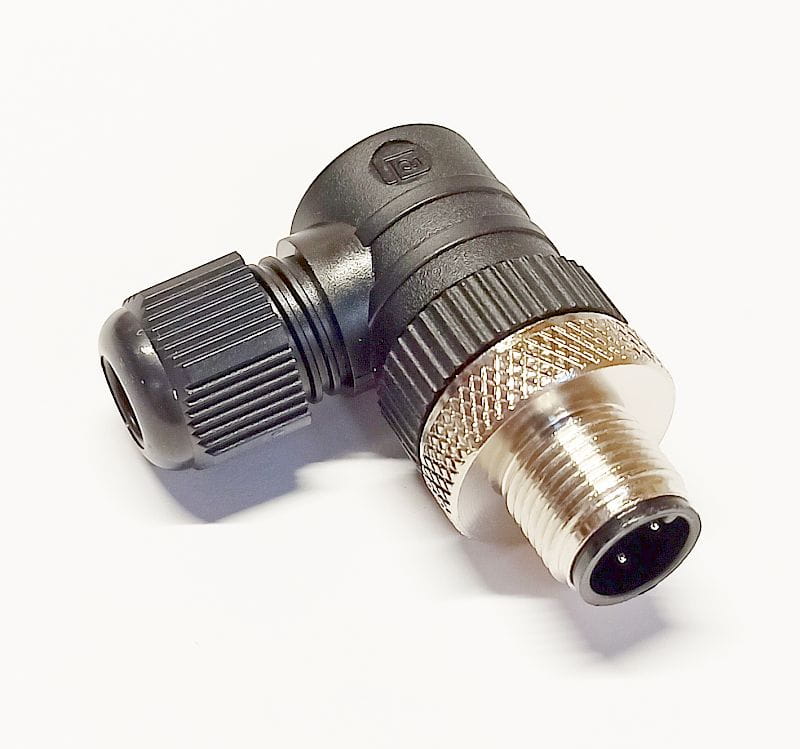

RSCW 4/7 wtyk kątowy na przewód 4 pin , seria M12

W nowoczesnej automatyce maszyny stają się coraz bardziej kompaktowe, co drastycznie kurczy przestrzeń montażową. Kątowa konstrukcja RSCW 4/7 pozwala na wyprowadzenie kabla pod kątem prostym, tuż przy obudowie czujnika lub rozdzielacza. Chroni to przewód przed niebezpiecznym załamaniem lub zgnieceniem i drastycznie minimalizuje ryzyko, że wystająca prosto wtyczka zostanie przypadkowo wyłamana przez ruchome elementy maszyny czy operatora.

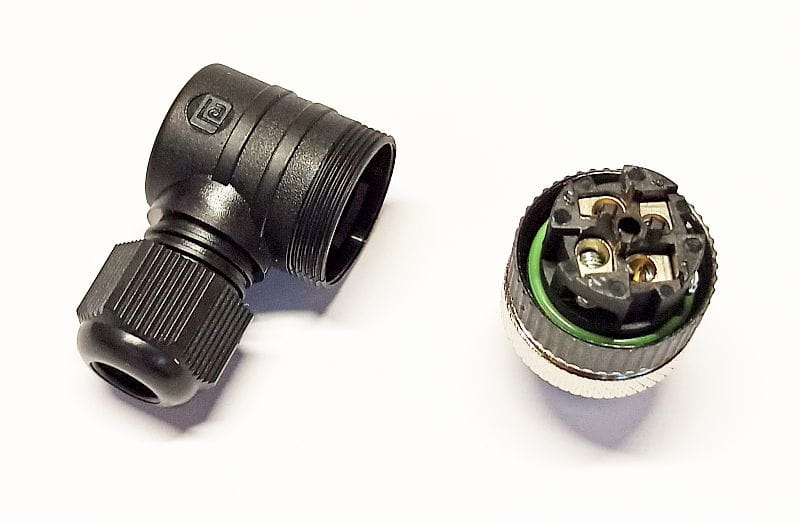

Złącze wyposażone jest w solidne zaciski śrubowe, obsługujące żyły o przekroju do 0,75 mm². Oznacza to, że do zmontowania sprawnego kabla sygnałowego nie potrzebujesz stacji lutowniczej ani specjalistycznych prasek do pinów. Wystarczy zwykły wkrętak, co czyni ten wtyk genialnym rozwiązaniem do błyskawicznych napraw awaryjnych bezpośrednio na obiekcie – skraca to przestoje produkcyjne do absolutnego minimum.

Po prawidłowym skręceniu złącze uzyskuje pełną klasę szczelności IP67. Metalowa nakrętka łącząca z mosiądzu niklowanego oraz wewnętrzne uszczelnienie z fluorokauczuku (FKM) gwarantują, że wnętrze wtyku pozostanie całkowicie suche i czyste. Konstrukcja jest stuprocentowo odporna na wnikanie pyłu, opiłków metalu oraz na silne strumienie wody czy agresywne oleje i chłodziwa przemysłowe. Wbudowany dławik (rozmiar PG7) pozwala na stabilne, szczelne wprowadzenie przewodów o średnicy zewnętrznej od 3 do 6,5 mm.



Wewnątrz wtyku znajdują się cztery męskie piny wykonane z mosiądzu i pokryte grubą warstwą złota. Wyeliminowanie problemu śniedzenia i utleniania się styków gwarantuje idealne przewodzenie prądu (do 4 A przy napięciu do 240 V). Dzięki uniwersalnemu kodowaniu typu A, wtyk stanowi rynkowy standard do obsługi sieciowych magistral polowych (DeviceNet / CANopen), systemów IO-Link oraz podłączania czujników indukcyjnych i optycznych
