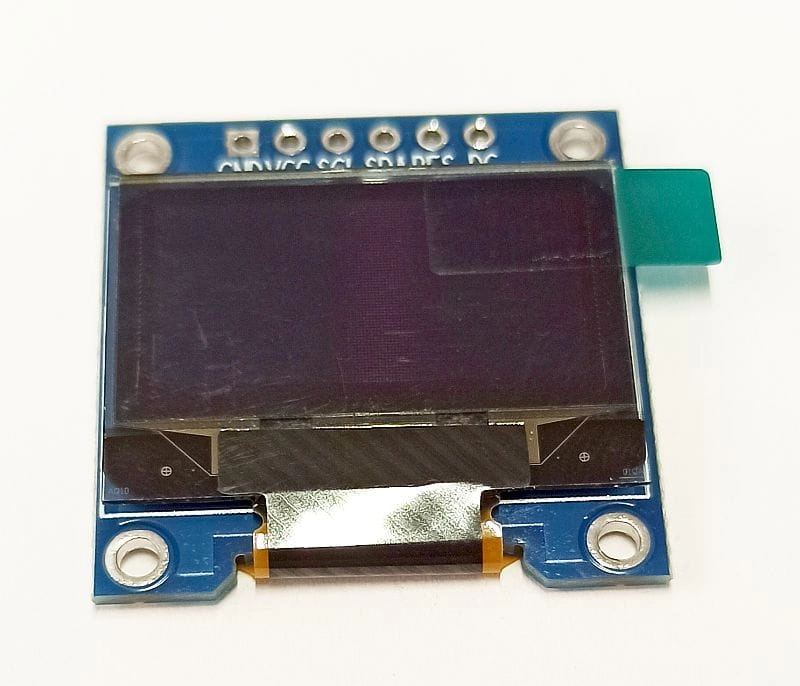

Moduł wyświetlacza OLED 128x64, interfejs SPI, kolor niebieski

Cechy produktu:

• ekstremalna płynność: interfejs SPI gwarantuje szybki transfer danych, idealny do dynamicznych interfejsów i animacji w czasie rzeczywistym.
• technologia OLED: nieskończony kontrast i głęboka czerń z wyrazistą, jaskrawoniebieską grafiką.
• wysoka rozdzielczość: matryca 128x64 pikseli pozwala na jednoczesne wyświetlanie rozbudowanego menu, ikon oraz kilku linijek czytelnego tekstu.
• niski pobór energii: wyświetlacz pobiera prąd tylko w miejscach, gdzie piksele są zapalone, co czyni go przyjaznym dla projektów zasilanych bateryjnie.
• wszechstronny sterownik: działa bezproblemowo z najpopularniejszymi bibliotekami open-source, takimi jak U8g2 czy Adafruit SSD1306.

Zastosowanie:

• miniaturowych konsol do gier retro (np. klonów Tetrisa czy Flappy Bird)
• analizatorów widma audio i mierników częstotliwości
• zaawansowanych paneli kontrolnych i menu w automatyce domowej
• Samodzielnych urządzeń diagnostycznych i logerów danych z wykresami w czasie rzeczywistym

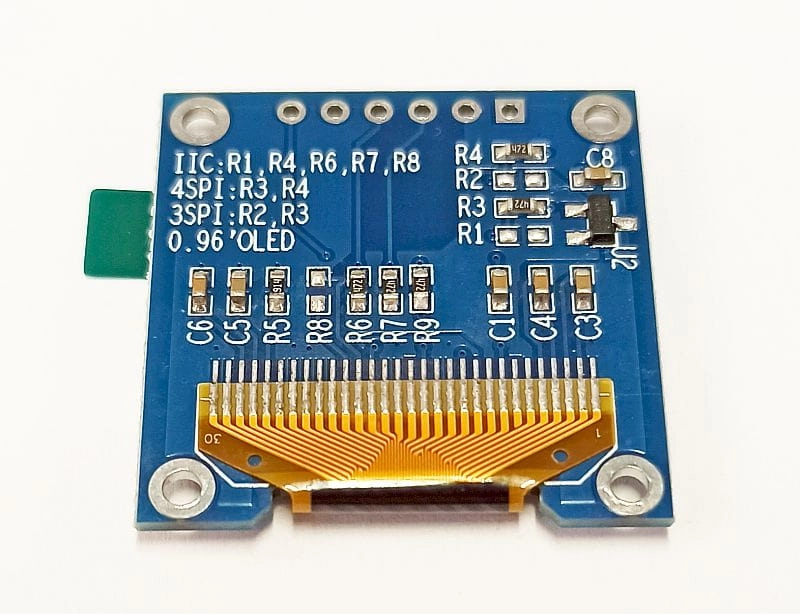

Opis wyprowadzeń
• GND – Masa układu
• VCC – Zasilanie (+3.3V lub +5V)
• D0 (CLK / SCK) – Linia zegarowa magistrali SPI
• D1 (MOSI / SDA) – Linia danych magistrali SPI
• RES (RESET) – Resetowanie kontrolera wyświetlacza
• DC (A0 / Data/Command) – Wybór trybu: Dane / Komendy
• CS (Chip Select) – Wybór urządzenia na magistrali SPI (pozwala na podłączenie wielu urządzeń do linii D0 i D1)

Przykładowy kod dla Arduino
Do obsługi wyświetlaczy 128x64 z interfejsem SPI najbardziej polecana jest biblioteka U8g2 U8g2 GitHub.
Oferuje ona setki wbudowanych czcionek i działa znacznie szybciej przy rysowaniu skomplikowanej grafiki.
Można ją zainstalować przez Menedżer Bibliotek w Arduino IDE.

#include <Arduino.h>
#include <U8g2lib.h>
#include <Wire.h>

// Konstruktor dla kontrolera SSD1306 128x64 (Hardware SPI)
// Przypisanie pinów: CS=10, DC=9, RESET=8
U8G2_SSD1306_128X64_NONAME_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 10, /* dc=*/ 9, /* reset=*/ 8);

// UWAGA: Jeśli Twój wyświetlacz korzysta z kontrolera SH1106, odkomentuj linię poniżej, a zakomentuj powyższą:
// U8G2_SH1106_128X64_NONAME_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 10, /* dc=*/ 9, /* reset=*/ 8);

void setup(void) {
u8g2.begin(); // Inicjalizacja wyświetlacza
}

void loop(void) {
u8g2.clearBuffer(); // Czyszczenie pamięci bufora ekranu

// Rysowanie ramki wokół ekranu
u8g2.drawFrame(0, 0, 128, 64);

// Konfiguracja tekstu
u8g2.setFont(u8g2_font_ncenB08_tr); // Wybór eleganckiej czcionki
u8g2.drawStr(10, 20, "OLED 128x64 SPI"); // Tekst na pozycji X=10, Y=20

u8g2.setFont(u8g2_font_6x10_tf); // Zmiana na mniejszą czcionkę
u8g2.drawStr(10, 40, "Interfejs: SPI OK");
u8g2.drawStr(10, 52, "Kolor: Niebieski");

// Rysowanie prostej grafiki (ikona sukcesu/ptaszek)
u8g2.drawDisc(110, 45, 6); // Małe koło na pozycji X=110, Y=45, promień 6

u8g2.sendBuffer(); // Przesłanie bufora z pamięci do wyświetlacza
delay(1000); // Odczekaj sekundę
}
