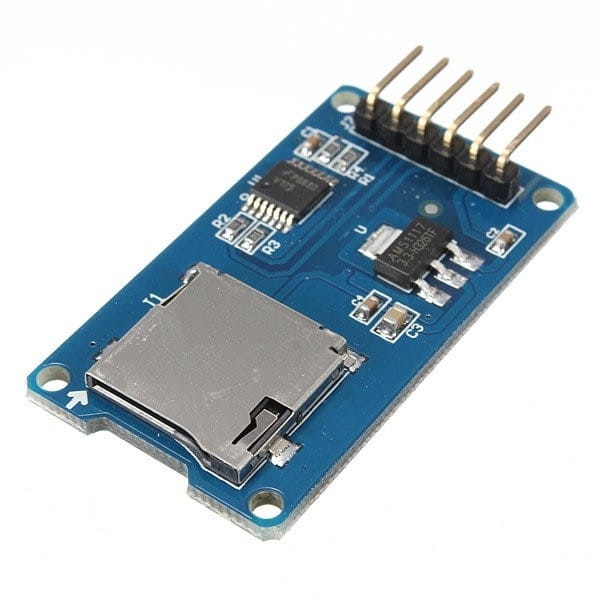

Moduł czytnika kart microSD, interfejs SPI

Moduł czytnika kart microSD z interfejsem SPI to popularny komponent elektroniczny, który umożliwia łatwe dodawanie funkcji zapisu i odczytu danych na karty pamięci microSD do projektów opartych na mikrokontrolerach, takich jak Arduino, Raspberry Pi Pico czy ESP32.

Moduł ten działa jako most pomiędzy kartą pamięci a mikrokontrolerem, wykorzystując standardowy, 4-przewodowy interfejs Serial Peripheral Interface (SPI) do komunikacji. Dzięki temu do podłączenia modułu wystarczy zaledwie kilka pinów mikrokontrolera.
Głównym zadaniem modułu jest obsługa niskopoziomowej komunikacji z kartą pamięci, tłumaczenie poleceń mikrokontrolera na odpowiednie sekwencje bitów wymagane przez standard SD, a także zarządzanie zasilaniem karty.

Cechy
- interfejs komunikacyjny: SPI (Serial Peripheral Interface), wykorzystujący piny MOSI, MISO, SCK oraz CS (Chip Select).
- kompatybilność z kartami: Obsługuje karty microSD i microSDHC (High Capacity), zazwyczaj o pojemności do 32 GB.
- napięcie zasilania: Większość modułów pracuje w zakresie 3.3V do 5V, często posiadają wbudowane regulatory napięcia i translatory poziomów logicznych, co pozwala na bezpieczne podłączenie do systemów 5V (np. Arduino Uno).
- format danych: Zapis i odczyt danych odbywa się w systemie plików FAT16 lub FAT32, co wymaga użycia odpowiednich bibliotek po stronie mikrokontrolera (np. biblioteki SD w Arduino IDE).
- prosta integracja: Dzięki standardowemu interfejsowi i powszechnym bibliotekom, integracja modułu z projektem jest stosunkowo prosta.

Zastosowanie
Moduły czytników kart microSD SPI są szeroko wykorzystywane w projektach, które wymagają:
- -ogowania danych (datalogger): Zapisywanie odczytów z czujników (temperatury, wilgotności, ciśnienia, GPS) w czasie rzeczywistym.
- przechowywania konfiguracji: Wczytywanie ustawień projektu z pliku na karcie pamięci.
- odtwarzania multimediów: Przechowywanie i odtwarzanie plików muzycznych (np. MP3/WAV) przy użyciu dodatkowych modułów audio.
- aktualizacji oprogramowania: Wczytywanie nowego firmware'u bezpośrednio z karty pamięci.
