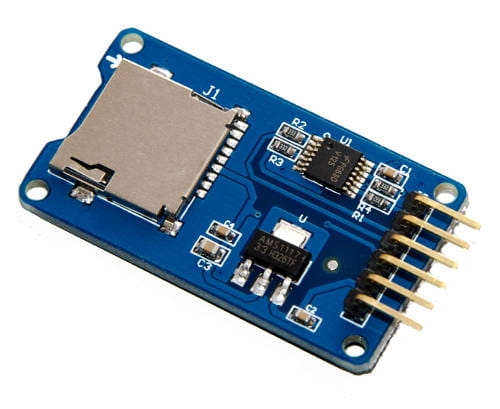

Moduł czytnika kart SD, interfejs SPI

Moduł czytnika kart SD z interfejsem SPI to powszechnie stosowany komponent w systemach wbudowanych (takich jak Arduino, ESP32 czy Raspberry Pi Pico), który umożliwia łatwe dodanie funkcji przechowywania i odczytu danych na popularnych kartach pamięci SD/microSD.

Głównym zadaniem modułu jest zapewnienie fizycznego gniazda dla karty pamięci oraz obsługa komunikacji między kartą a mikrokontrolerem. Moduł wykorzystuje standardowy, szybki interfejs szeregowy SPI (Serial Peripheral Interface), który wymaga użycia zaledwie czterech głównych linii sygnałowych.

Moduł ten działa w oparciu o protokół SPI do wymiany danych:
- MOSI (Master Out, Slave In): Linia danych wychodzących z mikrokontrolera (Master) do karty SD (Slave).
- MISO (Master In, Slave Out): Linia danych wychodzących z karty SD do mikrokontrolera.
- SCK (Serial Clock): Linia zegarowa synchronizująca komunikację.
- CS (Chip Select / SS - Slave Select): Linia wyboru chipa, informująca kartę, kiedy ma aktywnie komunikować się z mikrokontrolerem.

Cechy
- interfejs SPI jest wydajnym interfejsem, idealnym do szybkiego transferu danych.
- kompatybilność z kartami moduły zazwyczaj obsługują karty w formatach SD, SDHC (High Capacity) oraz często microSD/microSDHC, o pojemnościach od kilkuset megabajtów do 32 GB, a w nowszych wersjach nawet do 64 GB i więcej (SDXC).
- napięcie zasilania większość modułów jest uniwersalna i może pracować zarówno z napięciem 3.3V, jak i 5V (dzięki wbudowanym translatorom poziomów logicznych i regulatorom napięcia), co czyni je bezpiecznymi w użyciu z popularnymi płytkami Arduino Uno czy Mega.
- obsługa systemu plików aby móc odczytywać i zapisywać pliki (np. w formacie TXT, CSV), mikrokontroler musi wykorzystywać odpowiednią bibliotekę (np. bibliotekę SD.h w Arduino IDE), która implementuje obsługę systemu plików FAT16 lub FAT32.

Zastosowanie
Moduł czytnika kart SD jest niezwykle popularny w projektach, które wymagają trwałego przechowywania dużej ilości danych lub niezależności od zasilania. Typowe zastosowania to:
- rejestratory danych (datalogery): Zapisywanie pomiarów z czujników (temperatury, GPS, wilgotności, ciśnienia) w plikach CSV do późniejszej analizy.
- przechowywanie plików konfiguracyjnych: Wczytywanie ustawień projektu przy starcie urządzenia.
- odtwarzacze audio: Przechowywanie plików muzycznych (WAV lub MP3) do odtwarzania przez dedykowane moduły audio.
- systemy aktualizacji firmware: Możliwość aktualizacji oprogramowania mikrokontrolera poprzez plik na karcie SD.
