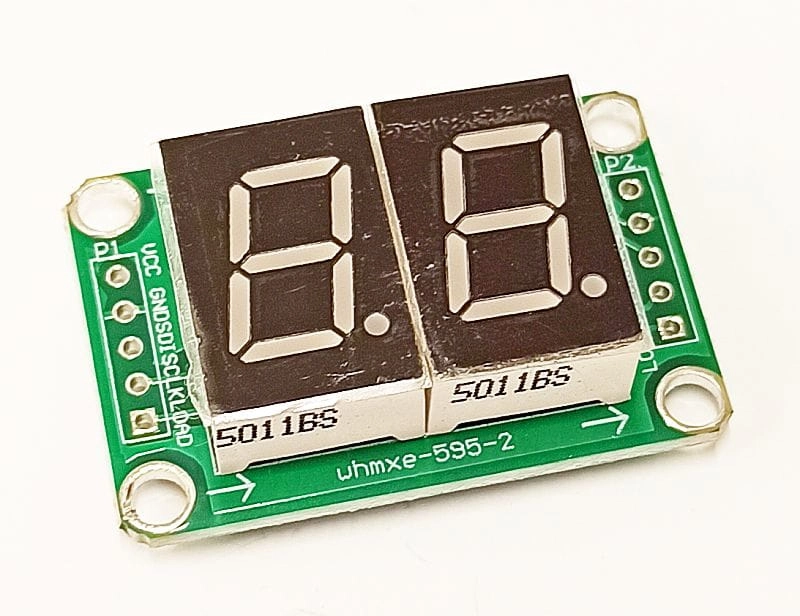

  • Wyświetlacz LED 2 cyfry HC595.jpg

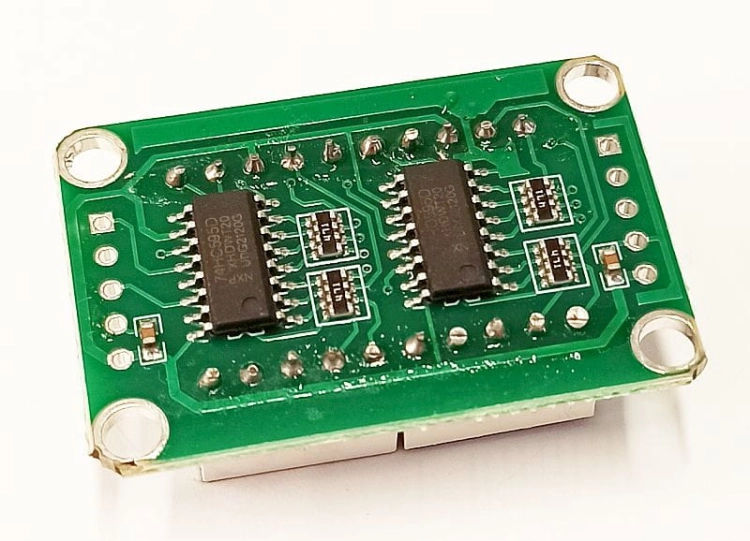

  • Wyświetlacz LED 2 cyfry HC595, wyprowadzenia.jpg

Wyświetlacz LED 2 cyfry, sterownik HC595

Podwójny wyświetlacz 7-segmentowy LED ze sterownikiem 74HC595 to sprytny i niezwykle popularny moduł, który pozwala wyświetlać liczby od 00 do 99 za pomocą zaledwie 3 pinów mikrokontrolera (np. Arduino).

Przejdź do pełnego opisu
Przejdź do sekcji Opinie
z VAT bez VAT
Cena 8,00 zł
szt.
Dostępność:
product-availability-module na wyczerpaniu
Czas wysyłki: 24 godziny

Opis produktu

Podwójny wyświetlacz 7-segmentowy LED ze sterownikiem 74HC595 to sprytny i niezwykle popularny moduł, który pozwala wyświetlać liczby od 00 do 99 za pomocą zaledwie 3 pinów mikrokontrolera (np. Arduino).

Dlaczego to rozwiązanie jest genialne:
Klasyczny, 2-cyfrowy wyświetlacz LED bez sterownika wymaga podłączenia aż 10 lub więcej przewodów. To marnowanie cennych pinów Arduino.
Zastosowanie rejestru przesuwnego 74HC595 działa jak "magiczny rozszerzacz portów". Przyjmuje on dane z Arduino seryjnie (bit po bicie, jeden po drugim), a następnie wystawia je równolegle (wszystkie naraz) na wyświetlacz. Dzięki temu oszczędzasz piny mikrokontrolera, a okablowanie staje się bajecznie proste.

Jak to działa w praktyce (Multipleksowanie):
Moduł oszukuje ludzkie oko. Zamiast zasilać obie cyfry jednocześnie (co wymagałoby dwóch sterowników), moduł wykorzystuje multipleksowanie:
  1. sterownik wysyła kształt pierwszej cyfry i włącza tylko pierwszy wyświetlacz na ułamek sekundy.
  2. sterownik wysyła kształt drugiej cyfry i włącza tylko drugi wyświetlacz.
  3. proces ten powtarza się setki razy na sekundę. Ludzkie oko nie nadąża za tym przełączaniem i widzi obie cyfry świecące światłem ciągłym.
Kluczowe zalety modułu:
  • 3 piny sterujące  cała komunikacja odbywa się przez linie: Data (dane), Clock (zegar) i Latch (zatrzask).
  • możliwość łączenia kaskadowego  możesz połączyć kilka takich modułów ze sobą (jeden za drugim), a liczba potrzebnych pinów Arduino nadal będzie wynosić 3!
  • niezależne zasilanie  moduł może być zasilany napięciem 5V bezpośrednio z Arduino.
  • kompaktowość  idealny do projektów, gdzie liczy się każdy milimetr przestrzeni na obudowie.
Gdzie sprawdzi się najlepiej:
  • liczniki i stoper  liczniki punktów w grach arcade, odliczanie czasu, stopery.
  • stacje pogodowe  wyświetlanie aktualnej temperatury lub wilgotności w pokoju.
  • wskaźniki statusu  pokazywanie aktualnego biegu w symulatorze, poziomu głośności lub numeru kanału.
