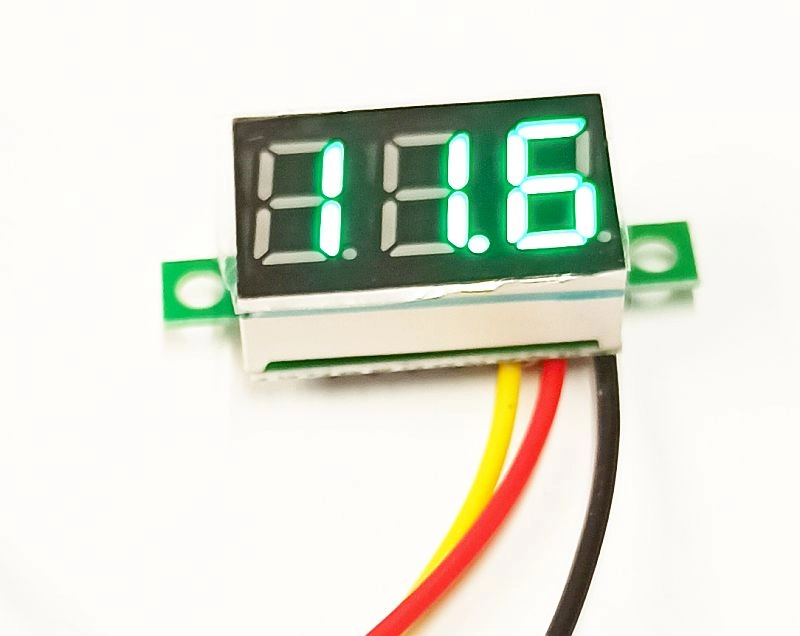

Woltomierz panelowy LED 4V-30V zielony 3 przewody

Cyfrowy woltomierz panelowy LED (4V–30V, niebieski, 3-przewodowy) to miniaturowy moduł pomiarowy przeznaczony do bezpośredniego montażu w obudowach urządzeń. Dzięki zastosowaniu trzech przewodów umożliwia pomiar napięcia od zera (0 V), co odróżnia go od wersji 2-przewodowych.

Przejdź do pełnego opisu

Przejdź do sekcji Opinie

6,00 zł

Ilość

szt.

Dostępność:

na wyczerpaniu

Czas wysyłki: 24 godziny

Opis produktu

symbol	013224
typ	woltomierz LED
zakres pomiaru	0 - 30Vdc
zakres zasilania	4 - 30Vdc
dokładność pomiaru	± 1 - 3%
kolor wyświetlacza	zielony
rozmiar wyświetlacza	0,28cala ( 3 cyfry)
odświeżanie pomiaru	ok. 200-300ms
temperatura pracy	-10°C / 60°C

Podłączenie przewodów:
Moduł posiada trzy wyprowadzenia, najczęściej oznaczone standardowymi kolorami:
Przewód CZERWONY (VCC) zasilanie plus (+) samego miernika. Należy tu podać stałe napięcie z przedziału 4 V – 30 V.
Przewód CZARNY (GND): masa (-). Wspólny punkt odniesienia dla zasilania miernika oraz dla mierzonego źródła napięcia.
Przewód ŻÓŁTY wejście pomiarowe. Podłącza się go do dodatniego bieguna (+) źródła, którego napięcie chcesz sprawdzić (zakres 0 V – 30 V).

Wskazówka (Praca w trybie 2-przewodowym) jeśli mierzone przez Ciebie napięcie ma zawsze wartość wyższą niż 4 V, możesz połączyć przewód czerwony z żółtym i podpiąć je razem do plusa. Wtedy miernik zasili się bezpośrednio z testowanego obwodu (zakres pomiarowy wyniesie wtedy 4 V – 30 V).

Zalety użytkowe:
Autokalibracja kropki dziesiętnej miernik automatycznie przesuwa przecinek. Dla napięć poniżej 10 V wyświetla wynik z dokładnością do dwóch miejsc po przecinku (np. 9.45), a powyżej 10 V z jednym miejscem (np. 24.6).
Wbudowany potencjometr większość modeli posiada z tyłu obudowy miniaturowy potencjometr montażowy (trymer), który umożliwia precyzyjne skalibrowanie wskazań za pomocą referencyjnego multimetru.
Ramka montażowa obudowa wyposażona jest w plastikowe zatrzaski, co pozwala wcisnąć woltomierz w prostokątny otwór wycięty w panelu sterowniczym.
