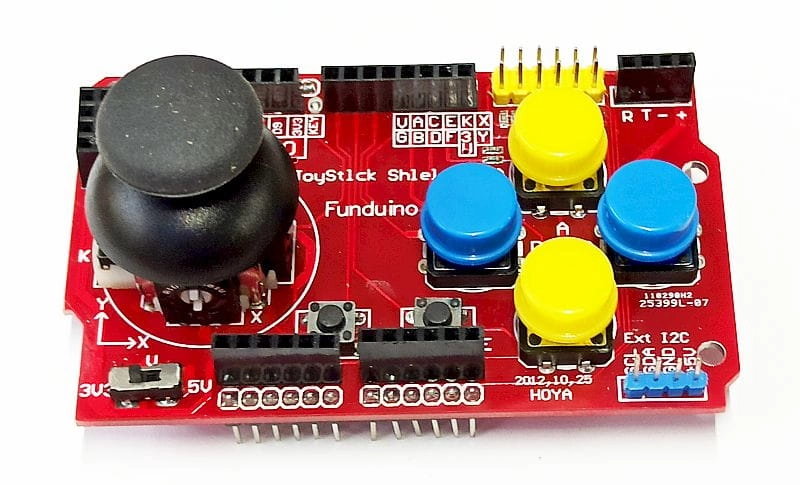

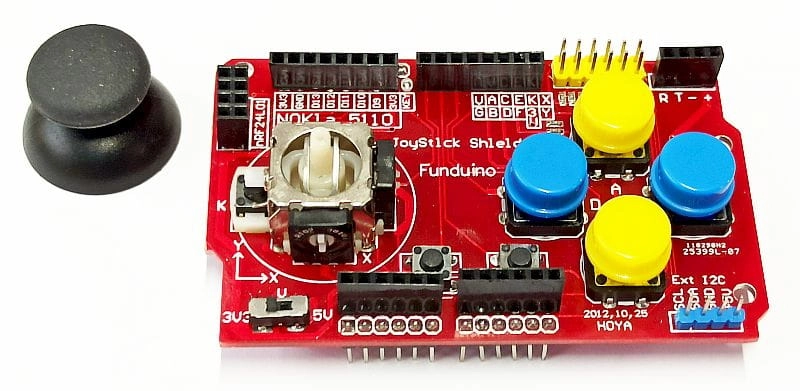

Shield Joystick plus 4 przyciski tact switch

Moduł Joystick Shield (nakładka/płytka rozszerzeń) to wygodne rozwiązanie typu "Plug-and-Play" dla Arduino Uno ATmega328P, zaprojektowane z myślą o tworzeniu kontrolerów, interfejsów nawigacyjnych i prostych gier.
Integruje on w jednym miejscu analogowy joystick dwuosiowy oraz cztery przyciski Tact Switch.

Budowa i działanie
- jystick Analogowy (Osie X i Y):
- wkorzystuje dwa potencjometry (jeden dla osi X, jeden dla osi Y). Położenie neutralne generuje napięcie ok. 2.5V (odczyt ADC ~512), a skrajne wychylenia 0V lub 5V (odczyty 0 lub 1023). Dane są odczytywane przez piny analogowe A0 (oś X) i A1 (oś Y).
- pzycisk Joysticka (SW):
- po wciśnięciu gałki działa jak standardowy przycisk cyfrowy, podłączony zazwyczaj do pinu D2.
- cztery przyciski Tact Switch:
- s to proste, monostabilne przyciski mechaniczne, które zwierają obwód po naciśnięciu. Każdy z nich podłączony jest do osobnego pinu cyfrowego Arduino (zazwyczaj D3, D4, D5, D6).

Zastosowanie
Joystick Shield jest niezwykle popularny w projektach wymagających natychmiastowej, fizycznej interakcji:
- proste konsole do gier (np. Tetris, Snake): Budowa własnego, przenośnego kontrolera lub konsoli w połączeniu z [wyświetlaczem LCD 2x16](płytka z wcześniejszego pytania) lub OLED.
- sterowanie robotami mobilnymi: Intuicyjne kontrolowanie kierunku jazdy robota, aktywacja dodatkowych funkcji przyciskami (np. włączenie modułu lasera).
- nawigacja w menu: Przechodzenie przez rozbudowane opcje systemu automatyki domowej.
- interfejsy VR/Manipulatory: Prototypowanie urządzeń wejściowych do wirtualnej rzeczywistości.
