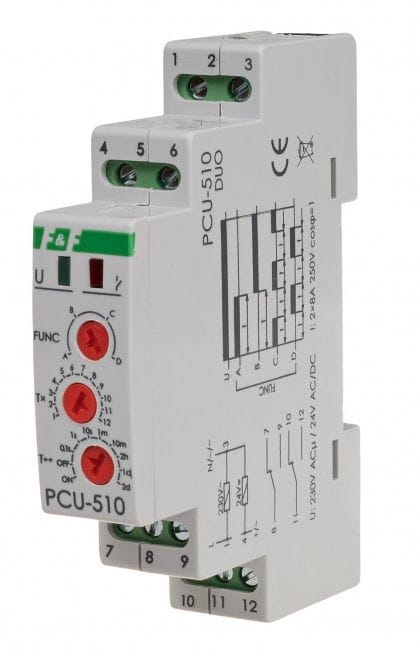

PCU-510-DUO przekaźnik czasowy 0,1s-24dni; zas. 24-230Vac/dc. styk 2P 8A / 250V
Opis
Przekaźnik czasowy z funkcjami pracy: opóźnione wyłączenie, opóźnione włączanie, praca cykliczna
Funkcje:
OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
symbol | PCU-510-DUO | |
napięcie zasilające | 24 - 230Vac/dc | |
styk | 2P | |
obciążenie styku | 2x 8A | |
konfiguracja styku | 2x NO/NC | |
zakres regulacji czasu | 0,1s: | 0,1 - 1,2s |
1s | 1 - 12s | |
10s | 10 - 120s | |
1m | 1 - 12m | |
10m | 10 - 120m | |
2h | 2 - 24h | |
1d | 1 - 12dni | |
2d | 2 - 24dni | |
sygnalizacja zasilania | LED zielona | |
sygnalizacja pracy | LED czerwona | |
styki | listwa śrubowa | |
temperatura pracy | -25°C / 50°C | |
montaż | szyna DIN 35mm | |
szczelność | IP20 |
