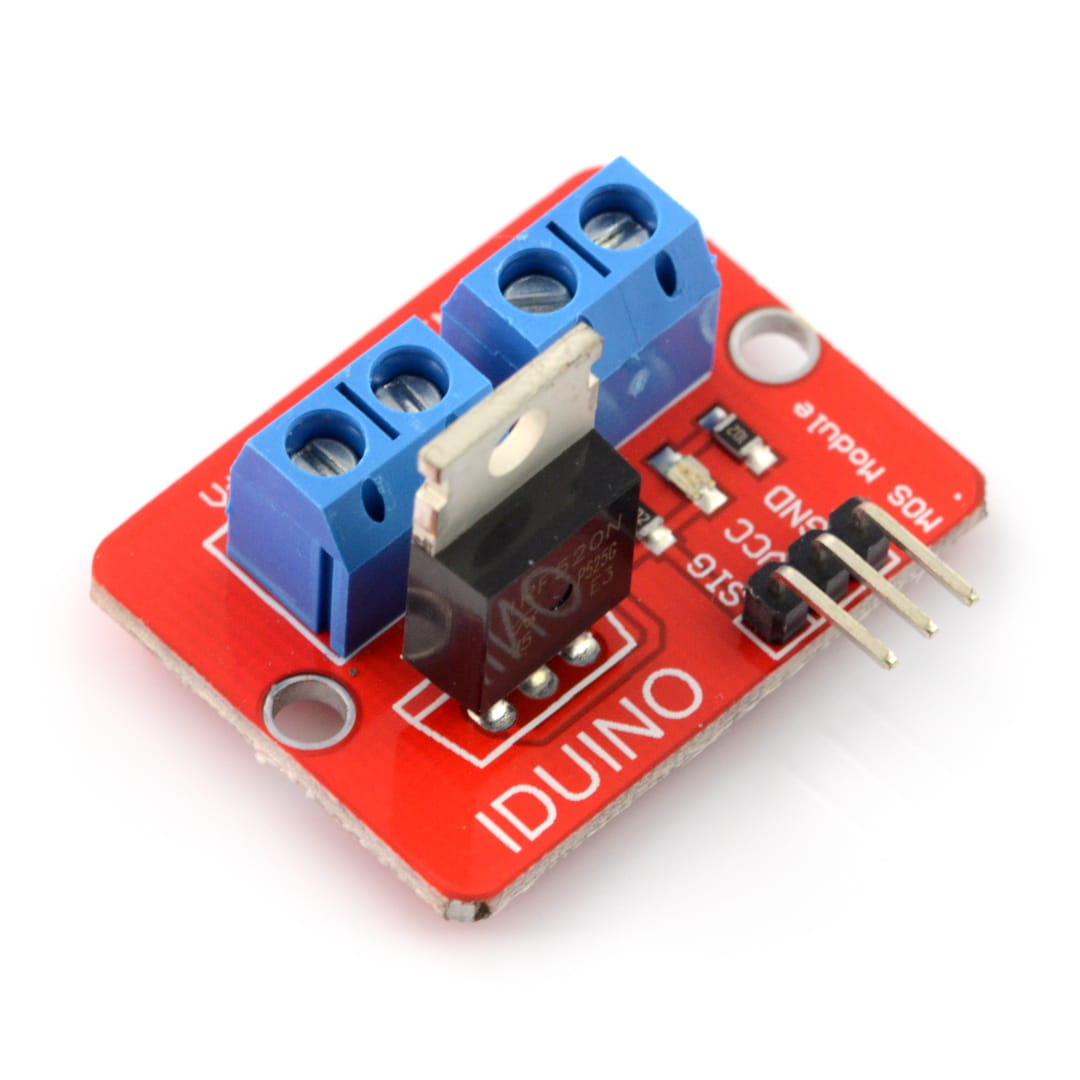

Moduł wykonawczy z tranzystorem IRF520N

Moduł wykonawczy z tranzystorem IRF520N MOSFET to popularny, prosty moduł sterownika mocy, zaprojektowany do kontrolowania urządzeń wymagających wyższego napięcia lub prądu, niż jest w stanie bezpośrednio dostarczyć mikrokontroler (np. Arduino, Raspberry Pi).

Sercem modułu jest tranzystor MOSFET N-kanałowy IRF520N. Tranzystor ten pełni funkcję elektronicznego przełącznika. Pozwala on na sterowanie dużym obciążeniem za pomocą małego sygnału sterującego (napięcia logicznego) z mikrokontrolera.

Moduł jest zaprojektowany tak, aby separować obwód sterujący od obwodu mocy:
- obwód sterujący (Input Signal): Zasilany napięciem 5V lub 3.3V (kompatybilny z logiką Arduino). Napięcie na pinie sygnałowym (Gate) decyduje o włączeniu lub wyłączeniu tranzystora.
- obwód mocy (Output): To tutaj podłączane jest obciążenie (np. silnik, taśma LED, grzałka). Napięcie zasilania tego obwodu może wynosić od 0V do 24V DC.

Specyfikacja
- tranzystor: IRF520N N-Channel MOSFET
- napięcie sterujące (Input Voltage): 3.3V - 5V DC (kompatybilny z Arduino/ESP)
- napięcie obciążenia (Output Load Voltage): 0V - 24V DC
- prąd obciążenia: Moduł pozwala na sterowanie prądem do około 5A (przy typowym zastosowaniu z radiatorem pasywnym), chociaż sam tranzystor IRF520N teoretycznie jest w stanie obsłużyć do 9.2A.
- wskaźnik LED: Zazwyczaj posiada diodę LED sygnalizującą aktywność wyjścia.
- łatwe podłączenie: Wyposażony w terminale śrubowe do łatwego podłączenia przewodów zasilania i obciążenia.

Zastosowanie
Moduł ten jest niezwykle uniwersalny i popularny w projektach DIY do sterowania:
- silnikami DC: Zmiana prędkości obrotowej (poprzez sygnał PWM z Arduino) lub kierunku obrotów (w połączeniu z mostkiem H).
- taśmami LED/Oświetleniem: Płynna regulacja jasności (ściemnianie) za pomocą PWM.
- grzałkami, elektromagnesami, wentylatorami: Włączanie/wyłączanie urządzeń o większym poborze prądu.
