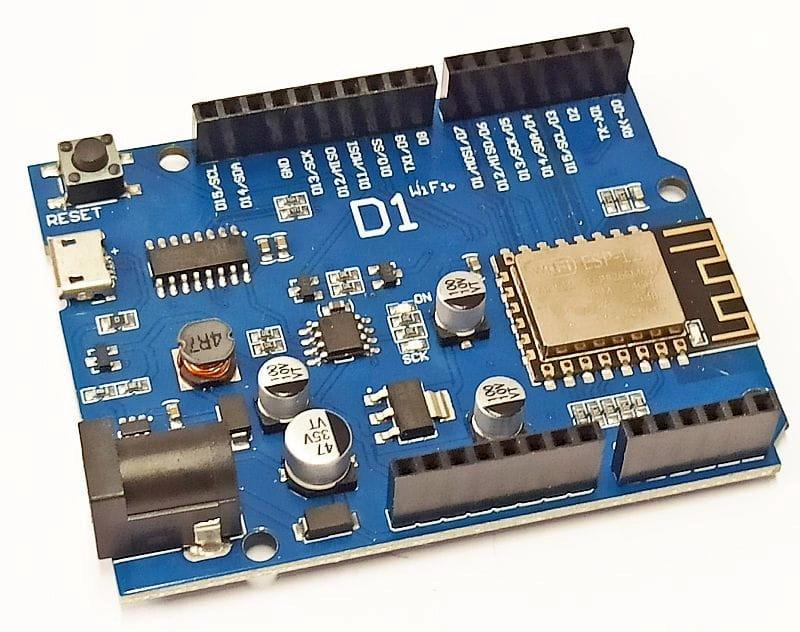

Moduł komunikacji WIFI ESP8266 do Arduino UNO

ESP8266 to miniaturowy układ SoC (System on Chip) z wbudowanym stossem TCP/IP. W połączeniu z Arduino UNO służy najczęściej jako „mostek” WiFi, pozwalający wysyłać dane z czujników do internetu lub sterować Arduino przez przeglądarkę.

Parametry techniczne

- zasilanie wyłącznie 3.3V (uwaga: pin 3.3V w Arduino UNO często ma za małą wydajność prądową – ESP potrzebuje do 300mA w szczycie).
- logika 3.3V (piny RX/TX Arduino UNO pracują na 5V, więc wymagany jest konwerter poziomów logicznych lub dzielnik napięcia na linii RX modułu ESP).
- standard WiFi 802.11 b/g/n (2.4 GHz).
- komunikacja szeregowa (UART) za pomocą komend AT.

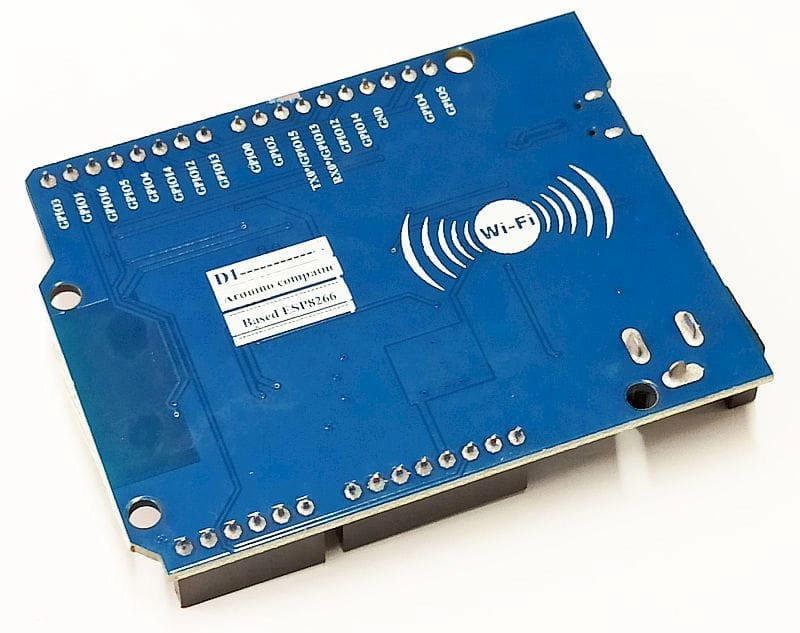

Opis wyprowadzeń (Pinout ESP-01)

- GND masa (podłącz do GND Arduino).
- TX transmisja danych (podłącz do RX Arduino przez konwerter).
- GPIO2 pin ogólnego przeznaczenia (zwykle nieużywany przy komendach AT).
- CH_PD (EN) pin aktywujący – musi być podpięty do 3.3V, aby moduł działał.
- GPIO0 pin trybu programowania (do pracy z AT zostaw niepodłączony).
- RST reset (podciągnięty do 3.3V).
- RX odbiór danych (podłącz do TX Arduino).
- VCC zasilanie 3.3V.

Dwa sposoby użycia

Jako "Modem" (Komendy AT): Arduino steruje modułem, wysyłając tekstowe polecenia typu AT+CWJAP (połącz z WiFi). To najczęstszy sposób wykorzystania z Arduino UNO.
Samodzielny sterownik: Możesz wgrać program bezpośrednio do ESP8266 (zastępując fabryczne komendy AT), wtedy Arduino UNO staje się zbędne, bo ESP samo obsługuje logikę i WiFi.

Największa trudność dla początkujących
Najczęstszym błędem jest próba zasilania ESP8266 bezpośrednio z pinu 3.3V w Arduino UNO. Powoduje to niestabilność połączenia lub ciągłe restarty modułu. Zawsze warto zastosować zewnętrzny stabilizator (np. LD1117V33) lub dedykowany adapter do ESP-01.
