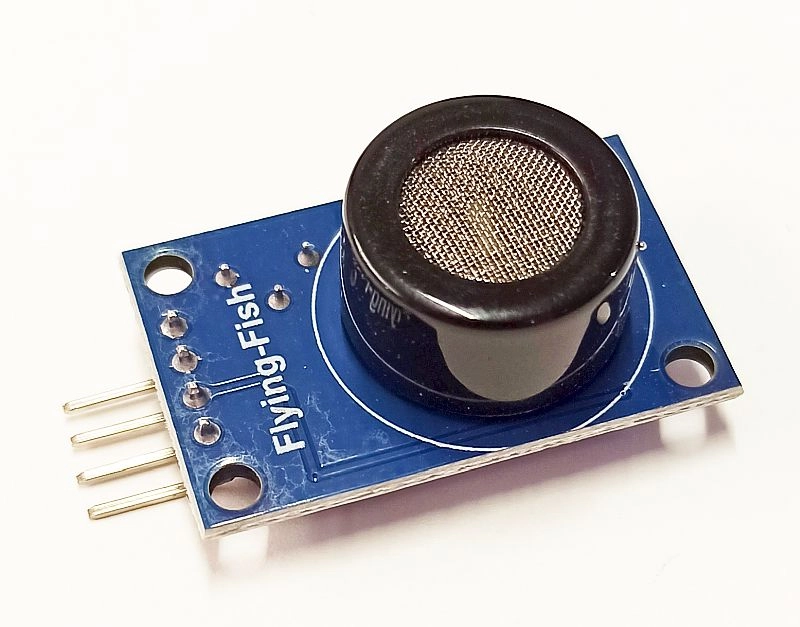

Moduł czujnika tlenku węgla MQ-7

Moduł czujnika tlenku węgla (CO) MQ-7 to urządzenie przeznaczone do wykrywania stężenia tlenku węgla w powietrzu w zakresie od 20 - 2000ppm (części na milion). Jest to kluczowy element w budowie systemów monitorowania jakości powietrza i wczesnego ostrzegania o zagrożeniu czadem.

Charakterystyka
Sensor MQ-7 wykorzystuje materiał półprzewodnikowy (zazwyczaj SnO2 - tlenek cyny), którego rezystancja zmienia się pod wpływem obecności tlenku węgla. Moduł ten charakteryzuje się wysoką czułością i szybką reakcją na CO, ale wymaga specyficznego, cyklicznego trybu pracy w celu prawidłowego pomiaru.

Specyficzny cykl pracy
Unikalną cechą sensora MQ-7 jest konieczność działania w trybie cyklicznego podgrzewania, aby zapewnić dokładność i stabilność pomiarów:
- niskie napięcie grzania (1.4V): przez 90 sekund.
- wysokie napięcie grzania (5V): przez 60 sekund.

Właściwy pomiar stężenia CO dokonuje się w fazie niskiego napięcia grzania. Wersje modułowe sprzedawane do Arduino często upraszczają ten proces lub wymagają od użytkownika zewnętrznego sterowania napięciem grzania, aby uzyskać wiarygodne wyniki pomiarów w ppm (w przeciwnym razie uzyskujemy jedynie ogólną informację o obecności gazu).

Podłączenie
- Vcc 5V
- GND
- A0 (wyjście analogowe) podaje napięcie proporcjonalne do stężenia gazu (wymaga ADC w Arduino).
- D0 (wyjście cyfrowe) posiada wbudowany komparator i potencjometr do ustawienia progu alarmowego (generuje HIGH/LOW po przekroczeniu progu).

Zastosowanie
- systemy alarmowe CO w domach, garażach, kotłowniach.
- monitorowanie jakości powietrza w pomieszczeniach z piecykami gazowymi.
- projekty hobbystyczne roboty wykrywające ulatniający się czad.
