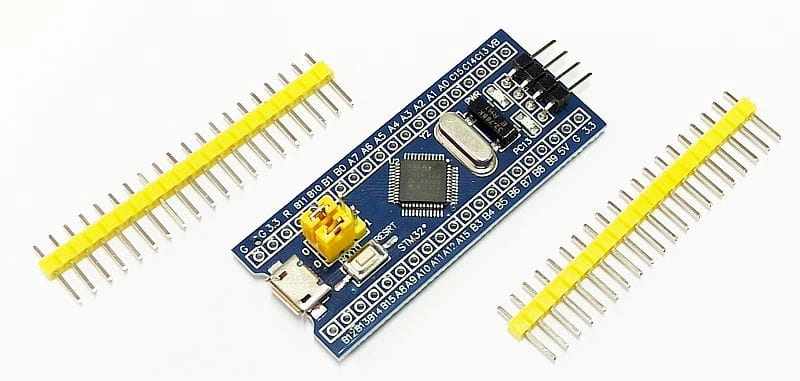

Moduł STM32F103C8T6 ARM Cortex-M3

STM32F103C8T6, powszechnie znany w świecie elektroniki jako "Blue Pill" (Niebieska Pigułka), to potężny, 32-bitowy moduł rozwojowy z mikrokontrolerem z rodziny ARM Cortex-M3. Stanowi on naturalny krok naprzód dla każdego, komu zaczyna brakować mocy obliczeniowej i pamięci w klasycznych, 8-bitowych płytkach takich jak Arduino Uno czy Nano.

Przejdź do pełnego opisu

Przejdź do sekcji Opinie

25,00 zł

Ilość

szt.

Dostępność:

na wyczerpaniu

Czas wysyłki: 24 godziny

Opis produktu

Moduł STM32F103C8T6, znany też jako Blue Pill. To popularna płytka rozwojowa oparta na 32-bitowym mikrokontrolerze z rodziny STM32F1.
Stanowi wydajną alternatywę dla klasycznych modułów Arduino, oferując znacznie wyższą moc obliczeniową i bogatszy zestaw peryferiów.

symbol	006740
typ	moduł STM32F103C8T6 ARM
rdzeń	ARM® 32-bit Cortex®-M3.
częstotliwość	70MHz
mikrokontroler	STM32F103C8T6
pamięć FLASH	64kB
pamięć RAM	20kB
napięcie zasilające	3,3V
wymiary	53x22mm

Dlaczego ten moduł to potężny skok wydajnościowy:

Porównanie Blue Pill do zwykłego Arduino Uno przypomina zestawienie nowoczesnego smartfona ze starym telefonem klawiszowym. Za ułamek ceny otrzymujesz potężną specyfikację, która pozwala na realizację zaawansowanych algorytmów, płynną obsługę wyświetlaczy graficznych czy przetwarzanie sygnałów w czasie rzeczywistym.

Możliwości i peryferia:

Moduł kryje w sobie bogaty zestaw zaawansowanych układów peryferyjnych, które w świecie Arduino wymagają zewnętrznych modułów:

wbudowany kontroler USB płytka posiada gniazdo micro-USB i potrafi emulować natywne urządzenia USB, takie jak klawiatura, myszka (HID) czy wirtualny port szeregowy.
szybki przetwornik ADC 12-bitowy przetwornik analogowo-cyfrowy (w porównaniu do 10-bitowego w Arduino) pozwala na znacznie dokładniejsze pomiary napięć i czujników analogowych.
kontroler DMA (Direct Memory Access) pozwala peryferiom (np. SPI czy ADC) przesyłać dane bezpośrednio do pamięci RAM z pominięciem procesora. Dzięki temu procesor może wykonywać inne zadania, gdy dane są pobierane w tle.
bogata komunikacja moduł oferuje aż 3 porty UART (szeregowe), 2 porty SPI, 2 porty I2C oraz sprzętową obsługę magistrali CAN (używanej m.in. w motoryzacji).
tolerancja na 5V chociaż mikrokontroler zasilany jest napięciem 3.3V, większość jego pinów GPIO toleruje napięcie 5V, co ułatwia łączenie go ze starszymi czujnikami.

Jak programować STM32F103C8T6:

Płytka nie posiada na pokładzie wbudowanego programatora, dlatego do wgrania kodu najczęściej wykorzystuje się:

programator ST-Link V2 tani, dedykowany programator (podłączany pod piny SWD na krótkim boku płytki), który pozwala na pełne wgrywanie kodu oraz zaawansowane debugowanie krok po kroku.
środowisko moduł można programować w profesjonalnych środowiskach producenta (STM32CubeIDE w języku C/C++), ale dla fanów prostoty przygotowano pełne wsparcie dla Arduino IDE (poprzez pakiet STM32Duino), dzięki czemu większość znanych funkcji i bibliotek działa tu identycznie.

Gdzie sprawdzi się najlepiej:

drony i systemy autonomiczne tam, gdzie algorytmy stabilizacji lotu (np. filtry Kalmana) wymagają szybkiego przetwarzania matematycznego.
zaawansowana automatyka domowa integracja z wieloma magistralami jednocześnie (np. odczyt z czujników po SPI i wysyłanie danych dalej przez CAN).
odtwarzacze audio i zaawansowana grafika płynna obsługa kolorowych ekranów TFT oraz generowanie prostych sygnałów dźwiękowych.
