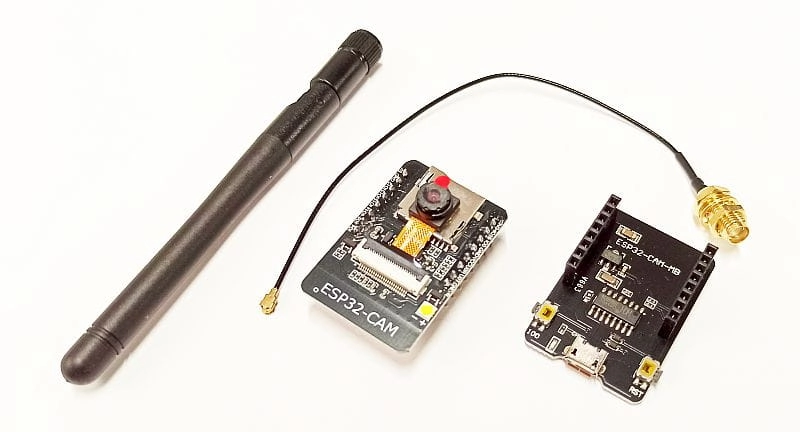

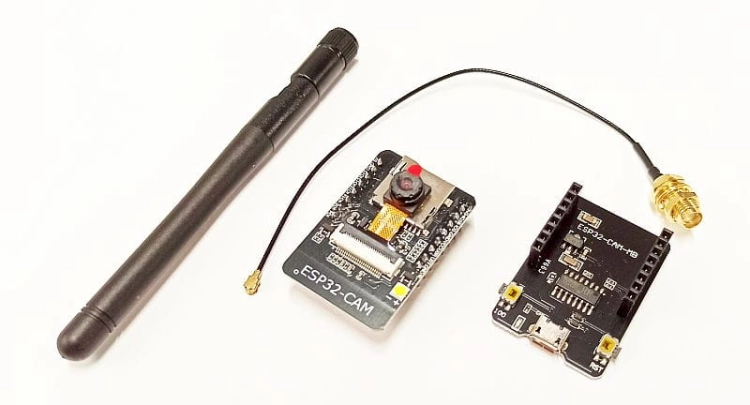

Moduł ESP32-CAM, CAM-MB z kamerą + anteną

Zestaw ESP32-CAM z programatorem CAM-MB, kamerą OV2640 oraz anteną zewnętrzną to zintegrowana platforma rozwojowa IoT do transmisji wideo, rozpoznawania obrazów i budowy bezprzewodowego monitoringu.

Przejdź do pełnego opisu
Przejdź do sekcji Opinie
z VAT bez VAT
Cena 75,00 zł
szt.
Dostępność:
product-availability-module na wyczerpaniu
Czas wysyłki: 24 godziny

Opis produktu

Zestaw ESP32-CAM z programatorem CAM-MB, kamerą OV2640 oraz anteną zewnętrzną to zintegrowana platforma rozwojowa IoT do transmisji wideo, rozpoznawania obrazów i budowy bezprzewodowego monitoringu.

symbol 014223
typ moduł ESP32 CAM
układ główny ESP32-S (dwurdzeniowy Tensilica LX6)
pamięć RAM 512kB SRAM, 8 MB PSRAM (buforowanie video)
pamięć FLASH 4 MB
interfejs UART, SPI, I2C, PWM, ADC, DAC
zasilanie 5Vdc
pobór prądu 310mA

Kluczowe zalety programatora CAM-MB:

W standardowych modułach ESP32-CAM proces wgrywania kodu wymagał użycia zewnętrznego adaptera FTDI, krzyżowania przewodów TX/RX oraz ręcznego zwierania zworką pinu GPIO0 do GND przed każdym resetem. Płytka CAM-MB całkowicie to eliminuje. Wpinasz moduł ESP32-CAM w piny żeńskie programatora, podłączasz przewód microUSB do komputera i od razu wgrywasz program bezpośrednio z Arduino IDE.

Procedura aktywacji anteny zewnętrznej:
Domyślnie większość modułów ESP32-CAM ma skonfigurowaną wewnętrzną antenę ścieżkową na płytce PCB. Aby sygnał był przekazywany na dołączoną antenę zewnętrzną, konieczna jest modyfikacja sprzętowa:
  1. Zlokalizuj miniaturowy rezystor (zworę 0 Ω) umieszczony tuż obok gniazda antenowego IPEX (U.FL).
  2. Fabrycznie rezystor łączy ścieżkę z anteną wbudowaną.
  3. Wylutuj rezystor i przelutuj go na sąsiednie pady, tak aby połączył ścieżkę sygnałową bezpośrednio z gniazdem IPEX. Alternatywnie można wykonać mikro-zworkę z kropli cyny.
Szybki start w Arduino IDE
  1. W menu Plik -> Preferencje dodaj adres URL menedżera płytek ESP32: githubusercontent.com.
  2. Przejdź do Narzędzia -> Płytka -> Menedżer płytek, wyszukaj i zainstaluj bibliotekę esp32.
  3. Jako model płytki wybierz AI Thinker ESP32-CAM.
  4. Otwórz gotowy przykład: Plik -> Przykłady -> ESP32 -> Camera -> CameraWebServer.
  5. W kodzie odznacz komentarz przy linii #define CAMERA_MODEL_AI_THINKER oraz wpisz dane swojej sieci Wi-Fi (ssid i password).
  6. Wybierz właściwy port COM i kliknij Wgraj. Po uruchomieniu, w Monitorze Portu Szeregowego (baudrate 115200) otrzymasz adres IP, pod którym dostępny jest panel WWW z podglądem na żywo.
