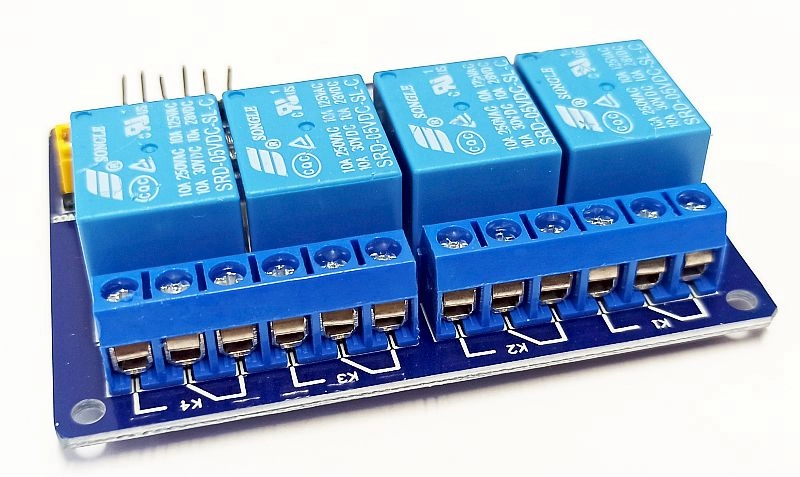

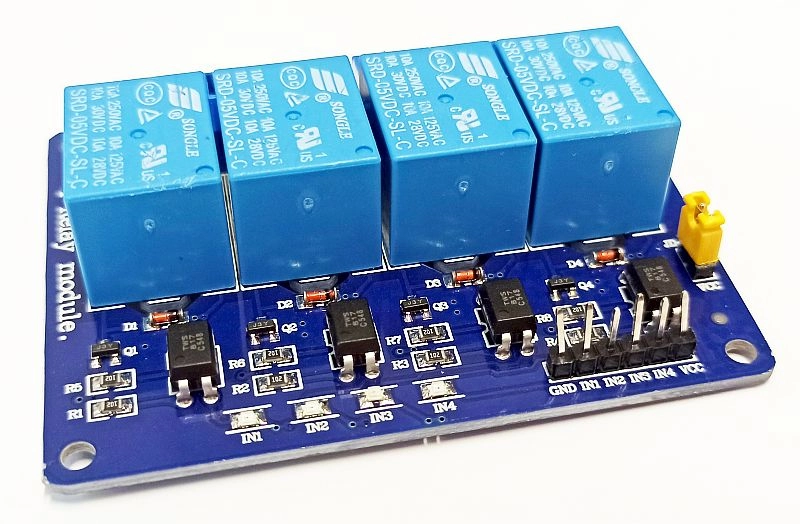

Moduł 4 przekaźników z separacją optyczną, 5Vdc, wyjście 10A / 250V

Moduł 4 przekaźników z separacją optyczną to popularne, uniwersalne urządzenie pozwalające sterować urządzeniami o dużym napięciu lub mocy za pomocą sygnałów z mikrokontrolera, zapewniając jednocześnie bezpieczne oddzielenie obwodów sterujących od obwodów mocy.

Charakterystyka
Moduł ten służy jako przełącznik sterowany sygnałami cyfrowymi o niskim napięciu (zazwyczaj 5V, kompatybilny z logiką TTL, np. z Arduino, Raspberry Pi, STM32), umożliwiając załączanie i wyłączanie obciążeń zasilanych prądem zmiennym (AC) lub stałym (DC), które przekraczają możliwości prądowe pinów mikrokontrolera.
Kluczową cechą jest zastosowanie optoizolacji (separacji optycznej). Oznacza to, że sygnał sterujący z mikrokontrolera jest przekazywany do przekaźnika za pomocą światła (dioda LED wewnątrz transoptora), co fizycznie i elektrycznie izoluje obwód sterujący od obwodu mocy. Chroni to wrażliwą elektronikę mikrokontrolera przed skokami napięcia, zakłóceniami i potencjalnymi uszkodzeniami, które mogłyby wystąpić na stronie obciążenia.

Działanie
Gdy na pin wejściowy (np. IN1) podany zostanie odpowiedni sygnał sterujący (najczęściej stan niski, LOW), aktywowana zostaje wewnętrzna dioda LED transoptora. Światło z diody aktywuje fototranzystor, który z kolei załącza tranzystor sterujący cewką przekaźnika. Przepływ prądu przez cewkę wytwarza pole magnetyczne przyciągające zworę, co powoduje przełączenie styków: styk wspólny COM łączy się ze stykiem normalnie otwartym NO i rozłącza styk normalnie zamknięty NC.

Zastosowanie
- sterowania oświetleniem domowym lub przemysłowym.
- załączania silników, pomp wodnych, wentylatorów.
- budowy systemów inteligentnego domu i automatyki.
- bezpiecznego odcinania zasilania w systemach zabezpieczeń.
