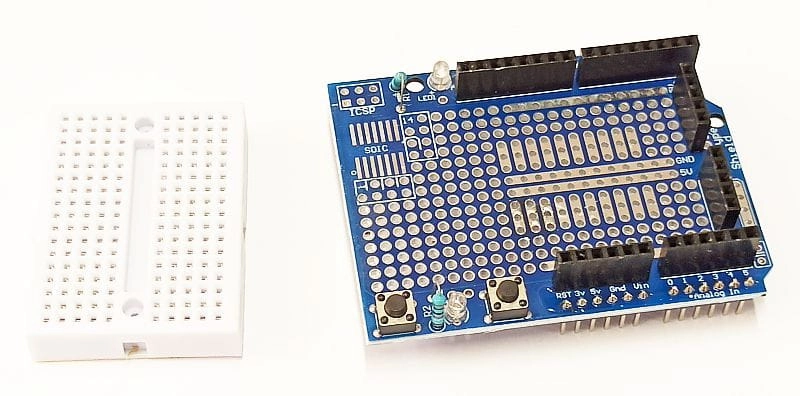

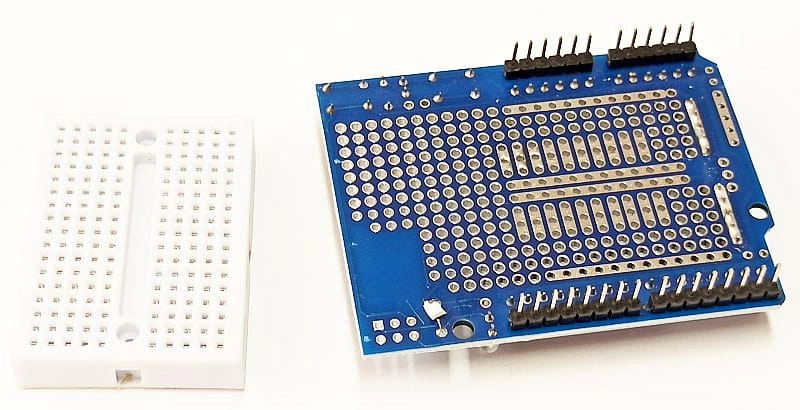

Arduino ProtoShield + płytka stykowa 170 pól

ProtoShield z płytką stykową 170 pól to popularny zestaw narzędziowy, który umożliwia łatwe prototypowanie i rozbudowę projektów opartych na standardowych płytkach Arduino, takich jak Arduino Uno, Leonardo, Duemilanove czy podobne, które mają standardowy układ pinów. Jest to bardzo uniwersalne rozwiązanie, pozwalające na budowanie własnych układów elektronicznych bezpośrednio nad płytką Arduino, bez konieczności używania dodatkowej, dużej płytki stykowej.

Opis
Zestaw ten składa się zazwyczaj z dwóch elementów:
- protoShield (płytka prototypowa), jest to płytka drukowana (PCB) w formacie "shield", co oznacza, że ma złącza (goldpiny) dopasowane do gniazd w standardowym Arduino (np. Uno).
- posiada pola lutownicze, które odwzorowują układ pinów Arduino, a także dodatkowy obszar uniwersalny do montażu własnych komponentów przewlekanych (THT).
- często wyposażona jest w dodatkowe elementy, takie jak dwie diody LED (zazwyczaj czerwoną i zieloną, lub inną kombinację, często podłączone do pinów 13 i ówczesnego pinu dla TX/RX).
- przycisk RESET, który jest podłączony równolegle do przycisku RESET na płytce Arduino, umożliwiając wygodny restart z poziomu nakładki.
- złącze ICSP (In-Circuit Serial Programming), umożliwiające programowanie mikrokontrolera lub podłączanie modułów SPI.
- wybrane piny zasilania (5V, 3.3V, GND) są wyprowadzone w łatwo dostępnych miejscach na płytce.
- płytka stykowa (mini breadboard) 170 pól niewielka płytka stykowa o 170 punktach (polach) połączeniowych.
- posiada samoprzylepny spód, dzięki któremu można ją trwale (lub czasowo) przymocować w wyznaczonym miejscu na ProtoShieldzie.
- pozwala na szybkie łączenie elementów elektronicznych bez lutowania, co jest idealne do testowania i eksperymentowania z różnymi konfiguracjami obwodów za pomocą przewodów połączeniowych (jumper wires).

Zastosowanie
- szybkie prototypowanie możliwość budowania skomplikowanych układów i modyfikacji bez trwałego lutowania.
- tworzenie trwałych modułów po zakończeniu testów na płytce stykowej, finalny, działający układ można przenieść na pola lutownicze ProtoShielda, uzyskując trwałe i kompaktowe rozszerzenie dla Arduino.
- estetyka i organizacja protoShield integruje dodatkowy obwód z główną płytką Arduino w schludny i uporządkowany sposób.
