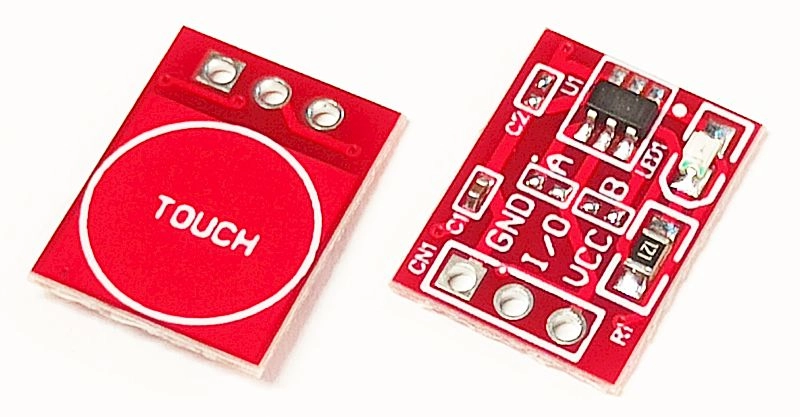

Moduł czujnika dotykowego TTP223

Moduł czujnika dotykowego TTP223 to kompaktowy, tani i niezawodny cyfrowy sensor pojemnościowy, który doskonale zastępuje tradycyjne mechaniczne przyciski w projektach elektronicznych. Dzięki brakowi elementów ruchomych moduł nie zużywa się mechanicznie, jest odporny na kurz oraz wilgoć, a także może działać przez przeszkody takie jak szkło, plastik czy akryl.

Przejdź do pełnego opisu
Przejdź do sekcji Opinie
z VAT bez VAT
Cena 2,00 zł
szt.
Dostępność:
product-availability-module na wyczerpaniu
Czas wysyłki: 24 godziny

Opis produktu

Moduł czujnika dotykowego TTP223 to kompaktowy, tani i niezawodny cyfrowy sensor pojemnościowy, który doskonale zastępuje tradycyjne mechaniczne przyciski w projektach elektronicznych. Dzięki brakowi elementów ruchomych moduł nie zużywa się mechanicznie, jest odporny na kurz oraz wilgoć, a także może działać przez przeszkody takie jak szkło, plastik czy akryl.

Cechy produktu

  • technologia pojemnościowa: wykrywa dotyk palca bez konieczności stosowania siły.
  • detekcja przez przeszkody: działa gładko za warstwą szkła lub plastiku o grubości do kilku milimetrów.
  • niski pobór prądu: idealny do urządzeń zasilanych bateryjnie.
  • wbudowana dioda LED: sygnalizuje stan pracy i wykrycie dotyku w czasie rzeczywistym.
  • zworki konfiguracyjne: pozwalają na łatwą zmianę trybu pracy bez programowania.
Konfiguracja trybów pracy (Zworki A i B)
Na płytce modułu znajdują się dwa punkty lutownicze (zworki) oznaczone jako A oraz B. Poprzez ich rozwarcie (0) lub zwarcie kroplą cyny (1) możesz zmienić zachowanie czujnika:

Zworka A Zworka B Tryb pracy wyjścia OUT Zachowanie czujnika
0 (Rozwarta) 0 (Rozwarta) State Active High Wyjście domyślnie NISKIE. Po dotknięciu przechodzi w stan WYSOKI (chwilwy).
1 (Zwarta) 0 (Rozwarta) State Active Low Wyjście domyślnie WYSOKIE. Po dotknięciu przechodzi w stan NISKI (chwilowy).
0 (Rozwarta) 1 (Zwarta) Toggle Active High Tryb przełącznika (włącz/wyłącz). Dotknięcie zmienia stan na WYSOKI i go utrzymuje.
1 (Zwarta) 1 (Zwarta) Toggle Active Low Tryb przełącznika (włącz/wyłącz). Dotknięcie zmienia stan na NISKI i go utrzymuje.



symbol 013869
typ czujnik dotykowy TIP223
układ scalony TIP223
napięcie zasilające 2,0 - 5,5Vdc
czas reakcji - 60ms tryb szybki
- 200ms tryb oszczędzania energii
prąd pracy 1,5uA (zasilanie 3,3V tryb low-power
wyjście cyfrowe stan Niski lub wysoki w zależności od konfiguracji
wymiaty 15x11mm
